복합형 영구앵커와 자연석 패널을 사용하는 옹벽



안녕하세요!

안전진단 보수보강 지엘기술입니다.

오늘 지엘기술에서 알려드릴 소식은 복합형 영구앵커와 자연식 패널을 사용하는 옹벽 RCN 공법입니다.

RCN공법은 지반 정착력을 향상하는 마찰지압형 복합앵커와 PC PANEL을 적용하여 비탈면 안정을 확보하고,

유지관리 개선을 위해 너트형 두부 정착방식을 적용한 공법입니다.

​

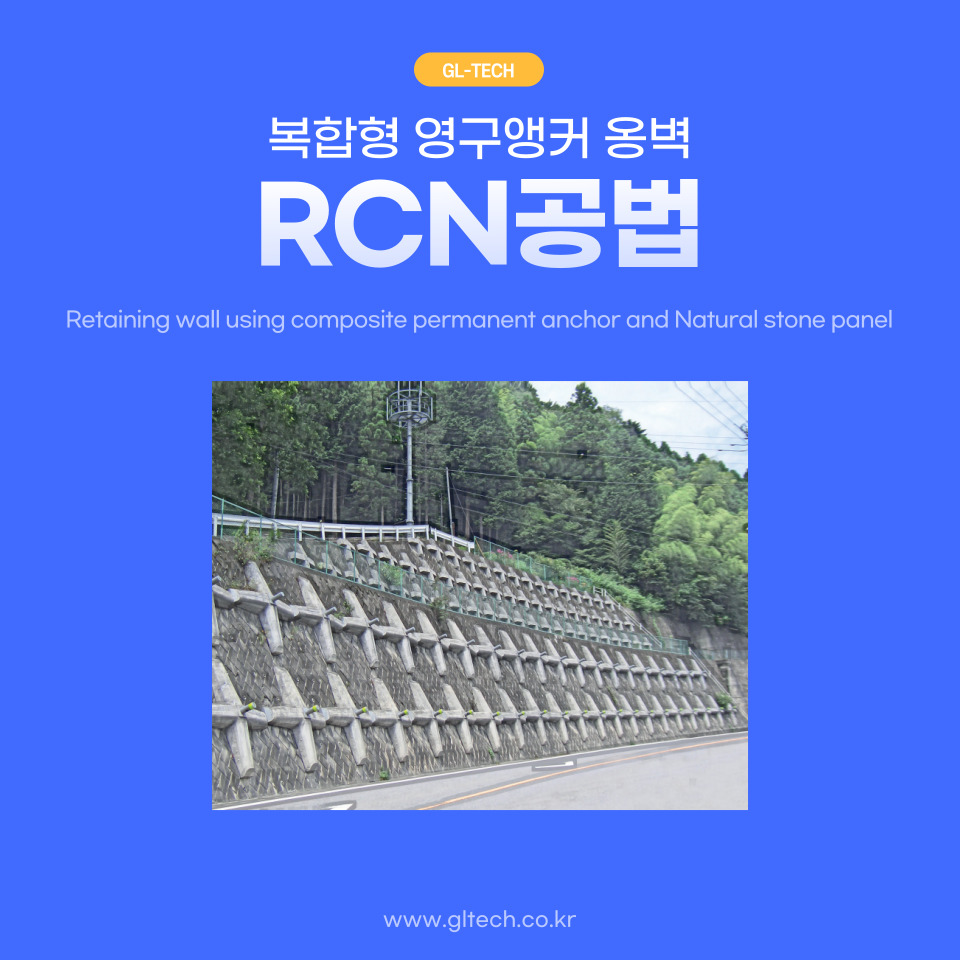

복합형 영구앵커와 자연석 패널을 사용하는 옹벽 시공사례

Retaining wall using Composite permanent anchor and Natural stone panel

​

CFB 영구앵커

Compression anchor with Friction and Bearing stress

​

CFB 영구앵커 인장시험 결과

ompression anchor with Friction and Bearing stress

​

공법의 특징

Retaining wall using Composite permanent anchor and Natural stone panel

01 시공성

▶ 영구앵커와 PC PANEL의 공정제작으로 품질 및 시공 관리가 우수하고 공기 단축

▶ 영구앵커의 부착제가 강관으로 형성되어 앵커삽입이 용이

▶ 너트식 두부 정착방식으로 인장 및 체결이 용이

▶ PC PANEL과 영구앵커를 너트식 체결로 일체화 해 시공이 용이

​

02 안전성

▶ 영구앵커와 패널의 일체화로 시공시 및 완료시 안전성이 우수

▶ 영구앵커의 인발저항력이 우수하여 긴장력 유지가 우수

▶ 너트식 체결로 패널 설치시 패널의 전도를 방지해 안전성 확보

▶ 긴장력 유지가 우수하여 사면의 활동력 저항에 우수

​

03 유지관리

▶ 착구를 너트식 체결해 유지관리 용이

▶ 긴장력 손실이 적고, 재긴장이 용이

▶ 식생 및 자연석 문양으로 미관이

시공순서

Retaining wall using Composite permanent anchor and Natural stone panel

​

재긴장 및 유지관리

Retaining wall using Composite permanent anchor and Natural stone panel

​

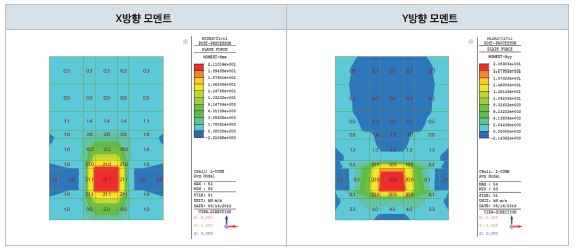

계수하중 해석결과 : 단면력도

Retaining wall using Composite permanent anchor and Natural stone panel

​

사용하중 해석결과 : 단면력도

Retaining wall using Composite permanent anchor and Natural stone panel

---

이렇게 지엘의 복합형 영구앵커와 자연식 패널을 사용하는 옹벽 RCN공법에 대해 알아보았습니다. 더 궁금하신 사항있으시면 아래 "호담이" 클릭하셔서 홈페이지를 확인해주세요. 감사합니다!
