친환경 그라우팅 GR 공법 / 공법개요

지엘기술

​

​

​

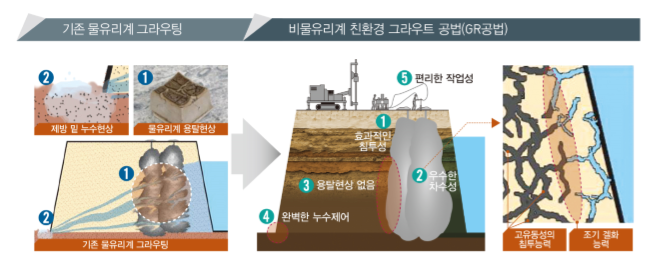

지엘의 친환경 그라우팅 GR 공법은

기존의 물유리계 그라우트 공법의 용탈 및

환경오염의 문제를 해결한 친환경 그라우트 공법입니다.

​

​

​

그럼 기존 공법의

어떠한 문제점을 해결하고 보완하였는지

확인해볼까요 ?

​

​

​

​

​

​

📢 비물유리계 사용으로 용탈현상 방지

📢 용탈로 인한 내구성 저하 방지

📢 무기질계 재료 사용으로 환경오염 최소화

📢 효과적인 침투성으로 편리한 작업성

📢 조기겔화 능력으로 차수능력 우수

📢 제방 밑 누수현상의 완벽한 제어

​

​

​

보시다시피, 기존 공법과는 다른

다양한 우수성으로 경제성, 편리함 등을

갖춘 친환경 그라우팅 GR 공법 입니다.

​

​

친환경 그라우팅 GR 공법 / 공법원리

지엘기술

​

​

​

친환경 그라우팅 GR 공법 은

고로슬래그, 무기질분말, 나노분말활성탄, 알루민산칼슘계 등의

재료를 사용하고 있습니다.

​

​

​	A액(kg/200L)		B액(kg/200L)		비고
구분	GR-B	Water	GR-C	Water	​
급결	150	150	50	184	​
완결	150	150	25	192	​

​

​

​

GR공법의 배합비도 첨부해드리니

참고하시길 바라겠습니다 !

(*배합비는 현장 상황에 따라 조정될 수 있는 점,

고려해주세요.)

​

​

​

​

​

​

친환경 그라우팅 GR 공법 의 주입방법으로는

01. GR-B+Water(A액)

GR-C+Water(B액) 믹서

02. 저압주입기(펌프)

03. 이중주입관

04. 주입분사

​

​

​

이 순서로 주입되며

공법이 진행됩니다.

​

​

친환경 그라우팅 GR 공법 / 공법비교

지엘기술

구분	GR 공법		SGR 공법		LW 공법
공법개요	- 차수성, 내구성이 우수한 무기질계 지반주입재를 주입하는 공법		- 지중에 이중관 주입 Rod를 설치한 후 선단장치를 통해 주입재를 대상지반에 주입하는 침투주입공법		- 지중에 멘젯트튜브를 삽입한 후 에어팩커를 이용하여 물유리와 시멘트가 혼합된 주입재를 주입하는 최초의 약액주입공법
주입재료	1.GR-B(고로슬래그) 2.GR-C(무기질급결재)		1.규산소다(물유리계) 2.시멘트 3.SGR약재		1.규산소다(물유리계) 2.시멘트 3.벤토나이트
재료타입	무기질계		물유리계		물유리계
압축강도	1 ~ 3 Mpa		0.5 ~ 1 Mpa		0.5 MPa
차수효과	k = 10-5 ~ 10-6 cm/sec		k = 10-5 ~ 10-6 cm/sec		k = 10-5 cm/sec
겔타임	조절용이		조절용이		조절어려움
	완결	급결	완결	급결	60~180 초
	50~120 초	10~14 초	60~90 초	6~9 초
내구성	무기질계의 수화반응으로 장기적인 내구성 확보		물유리 용탈에 의한 내구성 저하		물유리 용탈에 의한 내구성 저하
환경성	친환경적임.		용탈에 의한 지반내 토양의 오염		용탈에 의한 지반내 토양의 오염

​

​

​

이해하기 쉽도록 한눈에보이는

타공법들과의 비교표를 준비했습니다.

친환경 그라우팅 GR 공법 은

무기질계 재료 사용으로인하여

타 공법들에 비해 장기적인 내구성과

용탈 현상이 없는 친환경적인 공법입니다.

​

​

​

친환경 그라우팅 GR 공법 / 시공순서 & 시공실적

지엘기술

< 시공 순서 >

​

​

< 시공 실적 >

전라남도 장성군 죽림제

⬇ 제방 밑 누수작업 ⬇

​

​

​

전라남도 무안군 관동제

⬇ 제방 밑 누수작업 ⬇

​

​

​

친환경 그라우팅 GR 공법 을 활용하여

제방의 투수계수를 현저히 낮추고

제방의 누수현상을 방지하였습니다.

​

​

​

​

​

​

특허권 확보도 확실한

지엘기술의 친환경 그라우팅 GR 공법

​

보이지 않는 차이가

큰 차이를 만든다고 생각합니다.

​

​

​

​

앞으로도 그 보이지 않는 차이를 만들어

모두가 안전한 세상을 만들기위해

끊임없이 연구하고 노력하는

지엘기술이 되겠습니다.

​

​

​
