교량인상 교량숭상 MAS공법



MAS 공법에 대해 설명하기 전에 교량의 구조에 대해 간략하게 설명드리겠습니다. 교량을 구성하는 부분을 상판, 교각, 교대 3가지로 구분할 수 있습니다. 상판은 실제로 다리 위를 지나갈 대상을 직접 지지하는 부분이며 교각은 상판의 무게를 땅으로 전달하는 부분 중 다리의 중간에 설치되는 것을 말하며 교대는 교량의 상부 구조물을 떠받치는 것으로 교각과 함께 하부 구조를 구성합니다.

​

여기서 교대의 꼭지부로 상부 구조물의 하중을 직접 받는 피어를 교좌라고 하는데 이 교좌 장치가 노후화가 되면 붕괴 위험이 있어 교체를 해줘야 합니다. 교좌 장치를 교체할 때 교량 구조물을 상승시키는 공법이 MAS 공법입니다.

교량인상 및 숭상 MAS 공법은?

교량인상 및 숭상 MAS 공법은 노후화된 교량 교좌장치를 교체하기 위한 교량 구조물 상승 공법으로서, 교량의 인상시 발생하는 부등상승 해소를 위해 유량제어형 멀티펌프와 컴퓨터제어방식을 이용하여 동시 인상하는 방식입니다.



그럼 교량인상이 왜 필요할까요? 행정안전부에서 2025년까지 내진보강률을 80%까지 달성하는 계획을 수립했으며 공공시설물 중 교량의 내진보강을 위한 교량인상 공법의 중요성이 크다고 합니다. 또한 국토교통부에서는 하천기본계획 수립지침의 제정으로 인해 각 권역에서 하천 기본계획 수립 중에 있으며 지속적인 홍수위 증가로 인해 통수단면 확대 필요성이 증가하고 있는 추세라고 합니다.

교량인상 공법은 유량제어 멀티펌프, 안전잭, 컴퓨터 정밀제어 시스템, 구좌장치로 구성되어 있습니다. 유량제어 멀티펌프는 부등인상으로 인한 구조물 손상을 방지하는 역할을 하며 안전잭은 낙교방지 및 유압잭의 이상 시 안정성을 확보할 수 있습니다. 또한, 컴퓨터 정밀제어 시스템이 0.5mm 단위로 제어하여 정밀 제어가 가능하며 구좌장치가 편심 모멘트를 방지합니다. 그럼 하나하나 자세히 설명드리겠습니다.

---

유량제어형 멀티펌프 제어시스템

기존 수동인상 시스템에서 발생하는 유압잭의 편심하중, 교량의 부등인상으로 인한 수직변위증가, 수평이동 등의 문제점을 완벽하게 보완한 유량제어방식의 교량 동시 인상 공법입니다.

---

MAS잭(안전잭)

​

안전잭은 유압잭의 이상이 발생했을 때 교량의 안전성을 유지시켜 주는 역할을 합니다. 이 안전잭은 인상용과 숭상용으로 나눌 수 있습니다.

먼저, 인상용은 역진방지용 인터로킹이 정착된 안전잭을 유압잭과 동시에 인상하여 유압잭의 이상 거동 시 발생할 수 있는 낙교 사고를 예방하고 안전잭 내부는 톱니바퀴 구조로 구성되어 유압잭의 오작동으로 불시 하강하더라도 안전잭이 상판의 하중을 지지하는 역할을 합니다.

숭상용은 유압잭 상승 시 연결 커넥터에 의해 안전잭이 유압잭과 동일한 높이까지 상승되며, 유압잭의 오작동으로 유압력이 상실되어도 안전잭이 자동으로 교량의 상부 하중을 지지하게 되므로 안전한 인상이 가능합니다.

---

컴퓨터 정밀제어 시스템

인상량(mm)과 운영 과정의 피드백을 통해 시공의 전과정을 확인 및 기록할 수 있으며, 이를 바탕으로 정밀하고 안정된 교량 인상이 가능합니다.

---

구좌장치

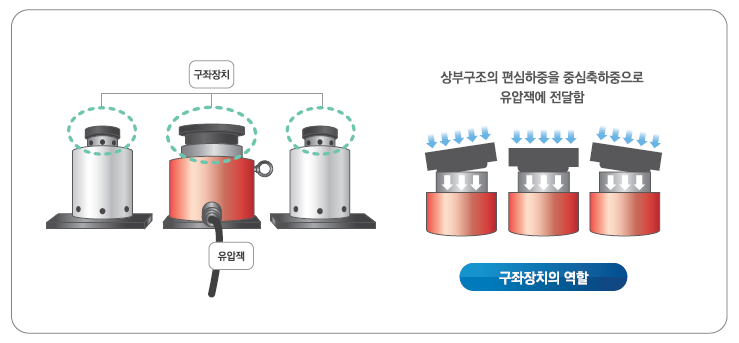

육안 관찰이 어려운 미세한 교량의 종-횡단 경사로 인해 유압잭에 적용하는 편심하중을 구좌장치를 통해 유압잭과 안전잭에 중심축 하중으로 전달함으로써 교량의 안전한 지지가 가능합니다.

---

설비의 안전장치를 설치하여 인상 중 발생할 수 있는 응급한 상황을 예방하고, 상황 발생 시 안전장치를 활용한 응급조치를 수행하여 교량에 미칠 수 있는 피해를 최소화시킬 수 있는 공법입니다. 마지막으로 교량인상과 교량숭상 시공 순서 및 시공사례 보여드리겠습니다.





---



​
