교량받침 교체 공사 (교량인상/교량숭상)



안녕하세요.

지엘기술입니다.

오늘 알려드릴 소식은 교량받침 보수공법인 교량 인상, 숭상 공법입니다.

​

우리가 알고 있는 교량이 높이가 조절된다는 사실 알았나요?

아마 모르시는 분들도 있으셨을 겁니다.

단순히 교량은 설치 후 그 높이가 고정되는 것이 아니라







​

시간에 흐름에 따라 노후화된 교량받침 등의 보수작업을 통해

높이 조절이 가능합니다. 필요에 따라 높일 수도 있는 낮출 수도 있는 거죠

---

MAS 공법

어떻게 교량 높낮이가 조절이 가능한지에

대해서 알아보도록 하겠습니다.

​

​

​

단순히 교량 높낮이를 조절하는 거는

교량받침 이라고 불리는 잭이 있는데

이 교량받침 을 교체하면서

높이를 조절이 가능합니다.



일반적으로 많이 사용되는 게 압력을 가하여 상승시켜

그 사이의 교량받침을 교체하는 방식을 많이 사용됩니다.



​

하지만 이렇게 교량받침 을 교체하는 경우

높이가 맞지 않게 되는 게 이러한 현상을 인상 변위량

이라고 불립니다. 인상 변위량에 변동이 생기면

​

어느 부분은 높이 올라오고

어느 부분은 평균보다 낮아지게 됩니다.

​

즉 눈으로 보았을 때는 수평이 맞는 것처럼 보이지만

사실은 수평이 맞지 않는 겁니다.

​

그러면 추후에 교량받침에 문제가 생겨 교량이 무너지거나

교량받침을 지탱하는 교량에 크랙이 생기는 게 됩니다.

​

크랙이 생긴 이후에는 대형 공사로 이어지다 보니

비용적인 측면도 늘어나고 공사 기한과 민원도 늘어나게 됩니다.

​





​

공사로 이어지면 다행이지만 심하면 교량 자체 사용을 못 하고

교량이 정상적으로 운영 중에 무너지면서 대형 인명피해가 생길 수도 있습니다.



그렇기 때문에 교량받침을 정밀하게 올리면서

수평을 맞추어 주는 게 중요한 작업입니다.



단순히 거치를 통해 교량받침을 올려서 교량받침을

교체해도 되지만 언제 발생하는지 모르는 사고는 미연에 방지하는 게 좋지 않을까 싶습니다.

​

포엠만의 기술력 MAS공법

​

​

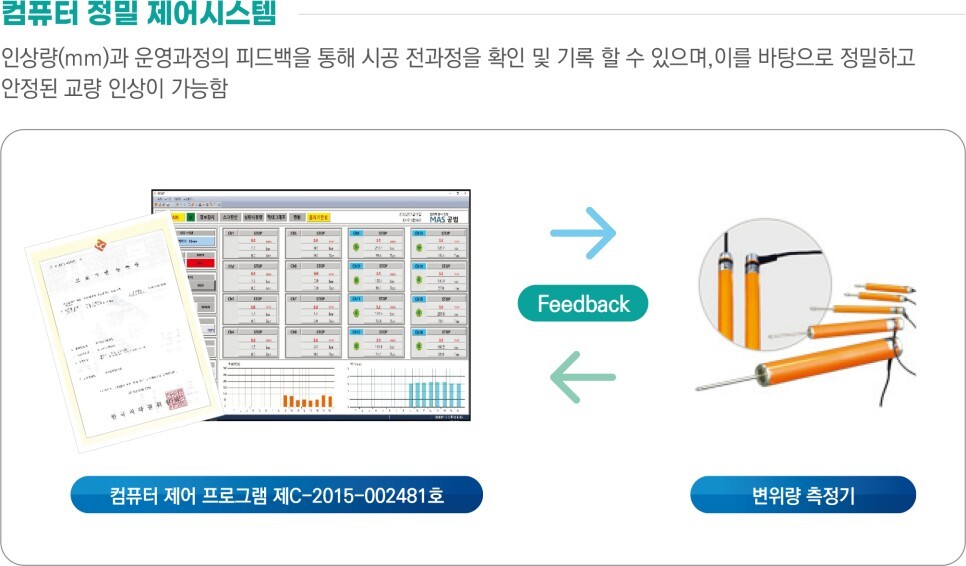

저희 포엠의 경우 정밀한 컴퓨터 시스템을 이용하여

0.5mm 단위로 정밀 제어가 가능하며 전체 높이와 수평을

실시간으로 확인할 수 있는 정밀 컴퓨터 시스템을 구성하고 있습니다.

​

사람의 눈으로 보기 힘든 변수나 위험성에 대해서 바로 파악하여

대처 할 수 있어서 교량 안전성이 확보되어 있으며,

​



유압잭에 장착되어있는 교좌 장치를 통하여 육안으로

관찰이 어려운 미세한 교량의 수평을 맞추기 때문에

​

안전한 교량 인상이 가능합니다.

---

교량받침 시공순서





​

교량받침 시공순서에는 두 가지 방법이 있습니다.

내진 보강을 위한 교량 인상과

통수단면 확대를 위한 교량 숭상입니다.

---

내진보강용 교량 인상

​

먼저 내진보강용

교량 인상 방법입니다.

​

​



유압잭과 안전 잭을 설치 후

영점 세팅을 통해 수평과 자리를 맞추고

교량 인상을 통해 교좌장치를 교체해줍니다.

​

그 후 교좌장치 설치 및 안전성을 확인 후

교량 인하를 통해 고정해주면 끝입니다.

---

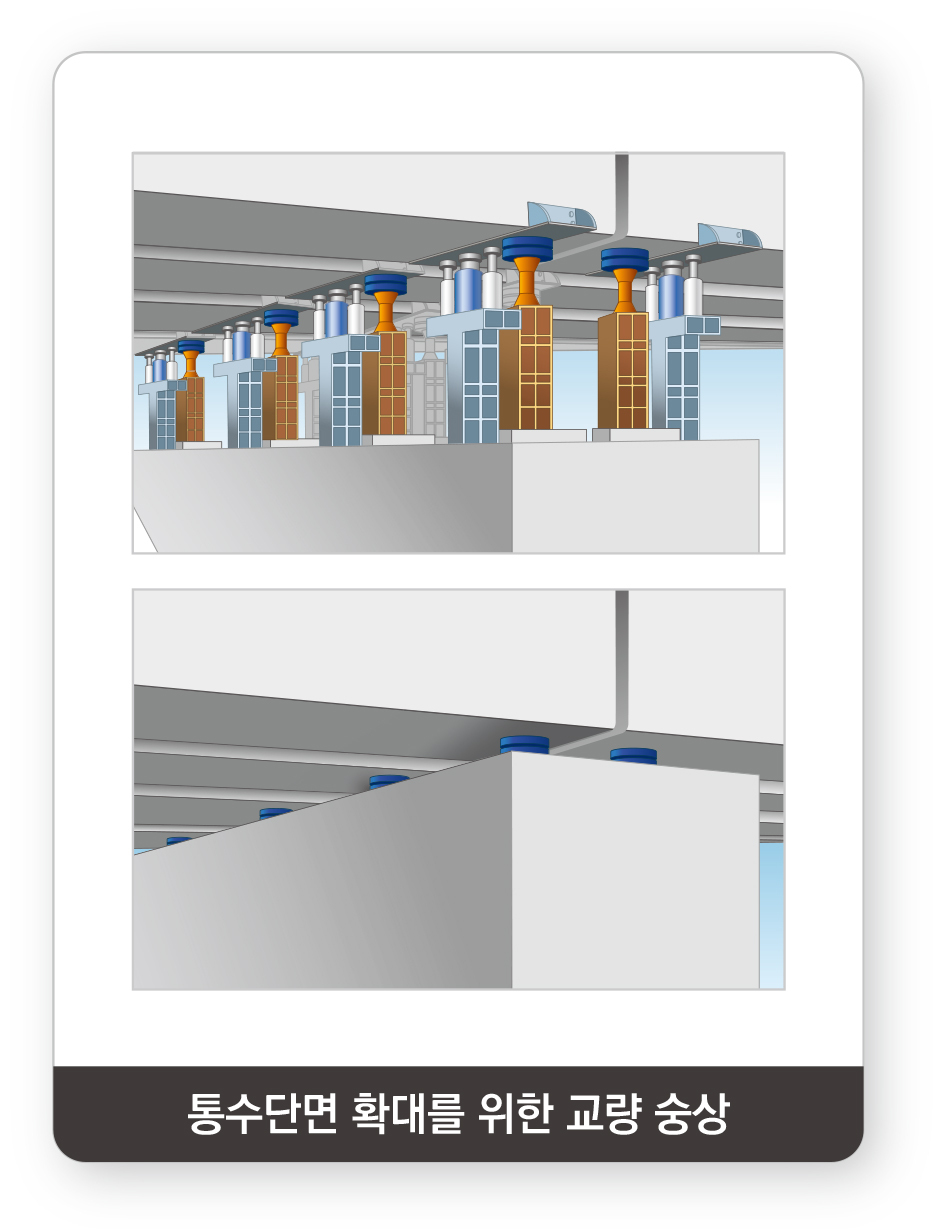

통수단면 확대를 위한 교량 숭상

​

그럼, 통수단면 확대를 위한 교량 숭상 시공을 알아보겠습니다.



통수단면 확대를 위하여 유압잭 및 안전 잭을

설치하여 숭상 준비를 하면 됩니다.

​

교량 인상을 통해 높이를 높여 기존 받침을 철거 후

신규 교좌장치를 설치한 후 교량 인하 후 유압잭과

안전 잭의 해체를 진행하게 됩니다.

​

이후 콘크리트 타설을 진행하면 통수단면 확대가 완료됩니다.



교량 숭상의 경우 기존 교량의 높이를 높이기 위해서 많이 사용되며

교량 인상의 경우 기존의 교좌장치를 교체하는 용도로 많이 사용되게 됩니다.

---

​

검증된 기술력

인증서 및 특허증



​

저희 포엠주식회사는 기술 검증을 위하여

신기술 및 특허를 보유하고 있습니다.



방재 신기술 제90호

​

유량제어 형 멀티펌프와 안전 잭을 이용한

변위제어 방식의 교량 동시 인상 공법 신기술 인증을 보유하고 있으며



특허 제10-1243232호

​

기계식 자동인상 장치와 안전 스토퍼를 이용하여

안전성이 확보된 교량상판 승강장치 특허



특허 제10-1327824호

​

상부 구조물 인상 유닛, 교량의 상부 구조물

인상장치 및 이를 이용한 교량의 상부 구조물

동시 인상 공법

​

저작권 제 C-2015-002481호

유량제어 형 구조물 인상 자체 프로그램에

따른 저작권을 보유와 운영을 진행 하고 있습니다.

---



시공실적

다음은 지엘의 시공실적 부분 입니다.

---

​

- 안산선 반월고가교 및 삼천고가교 내진성능 보강공사

- 호남선 김제_신태인역간 원평천(복)보강 공사

- 호남선 광주송정-노안간 황룡강교 교량 받침장치 보수공사

- 미호천교 내진보강공사

외 300건



---

이상 교량받침 을 이용한 교량의 숭상과 인상에 대해서 알아보았습니다.

​

더 궁금하신 사항과 자세한 시공실적을 보고싶으시면

아래 이미지를 클릭해주시면 홈페이지로 연결됩니다.

​

홈페이지에 문의 주시면 답변 드릴 수 있도록 하겠습니다.

​
