하수관로 공사 HPT공법

여러분

안녕하세요?

세상의 안전을 책임지는

지엘기술 입니다.

​

오늘은 하수관로 공사 HPT공법에 대해 알아보는

시간을 가져볼까 합니다.

​

HPT란?

+(Hi-Performance Tube System)

하수관로 비굴착 보수보강 공사를 뜻합니다.

​

공법의 주요 장점은,

​

​

환경,경제,내진에 충족한 공법이라고 설명할 수 있습니다.

첫째, 도시 정주요건에 필요소음,민원저감에 탁월합니다.

둘째, LCC비용절감과 신관형성, 생애주기 50년이상 확보가 됩니다.

셋째, 물리적성능이 우수하여 지진규모 8.0을 자랑합니다.

​

​

​

​

하수관로 비굴착 보수보강 기술의 도입배경으로는

1. 굴착공사의 복잡한 공정,공사기간 장기화 등 공사비 과다

2. 교통혼잡,통행불편,소음,분진,경관 저해 -> 민원발생

3. 지하매설물 (통신,전기,가스,상수도,송유관 등) 파손 - > 안전문제 도래

문제등이 있습니다.

​

​

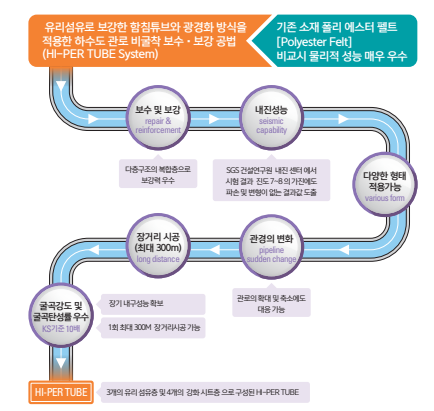

하수관로 비굴착 공법의 원리와 구성은 아래 이미지와 같이

유리섬유로 보강한 함침튜브에 광경화 방식을

적용합니다.

​

​

하수관로 기술의 우위성으로는,

1. 각종 물리적강도 최대화 및 보강,내진 성능이 우수함

2. 50년,신관형성

3. 장비 간소화 - 도시혼잡 최소화 / 시공시간 단축

4. 인장성능,굴곡성능,내화학성 우수

등이 있습니다.

​

​

​

​

​

​

기술의 특징으로는

내진성능이 뛰어나며

다양한 형태로 적용이가능하고

장거리시공 (최대300m) 가능

굴곡강도 및 굴곡탄성률이 우수하다는

뛰어난 장점을 가지고 있습니다.

​

​

​

​

HPT기술의 시공절차

1. 흡입차를 이용하여 관로 내 준설

2. 준설이 끝난 후 관로내부 조사

3. 전용장비 이용하여 지장물 제거

4. 현장으로 운반되어진 튜브를 견인설치

5. 중점부 PACKER 설치 후 소량의 공기압 주입 경화장치 내부 인입

6. 시점부 PACKER 설치 후 공기압 주입

7. 기존 관로와 밀착이 완료되면 광경화 장치를 이동하며 경화

8. 경화 종료시 전용장비 이용하여 연결관 천공 후 시점부와 종점부 마감

​

​

​

오늘은 하수관로 비굴착 공법 HPT에 대해서 알아보았습니다.

다음엔 더 유익한 정보들을 가지고 오겠습니다.
