안녕하세요. 안전진단 보수보강 지엘기술입니다. 오늘 지엘기술에서 전해드릴 소식은 콘크리트 구조물 보수보강 공법인 MRM 공법입니다. MRM공법은 MRM 보수공법과 MRM 보강공법이 있습니다.
MRM System 개요
MRM(Multi-function Repair and Reinforce Method) 공법은 콘크리트 구조물의 열화 및 내하력 감소 원인에 따라 체계적으로 적용하기 위하여 하이브리드 경량 보수 모르타르(MRM-Lite)와 복합 플레이트 빔(MRM-CP)를 이용하여 노후화된 구조물의 보수에서 보강까지 ONE-STOP System으로 구성하여 콘크리트 구조물의 장기내구성 및 공용성을 확보하는 맞춤형 콘크리트 구조물의 보수 보강 공법입니다.
MRM은 보수공법과 보강공법으로 나누어집니다. 먼저, MRM 보수 공법은 <표면보수, 단면복구 보수, 철근노출 단면복구 보수> 3가지 보수 공법으로 나누어집니다. MRM 보강 공법은 <복합 플레이트빔 압착 보강, 복합 플레이트빔 매립 보강> 2가지 보강 공법으로 나누어집니다. 그럼 보수공법 설명하고 보강공법 설명드리겠습니다.
MRM System 보수
MRM 보수 공법의 특징은 경량화 실현, 우수한 부착성능 및 균열 저항성능, 장기 내구성능 확보, 환경 친화성 4가지로 볼 수 있습니다. 친환경 경량 골재를 적용, 기존 보수 모르타르의 물성 이상을 유지하며, 단위 중량을 30%이상 경량화를 실현하였습니다. 기능성 첨가제 사용 및 보수 모르타르의 경량화로 초기, 장기 부착성능이 우수하고, 친수성 섬유 보강재를 적용하여 휨 인성, 균열 저항성이 우수하고 내구성능이 우수합니다. 향상된 부착성능, 낮은 길이변화율, 콘크리트와 유사한 열팽창계수, 동결융해 저항성, 열화인자 차단성, 중성화 저항성, 습기투과저항성 및 내 피로 성능이 우수하며 장기 내구성능을 확보하였습니다. MRM-Lite는 친환경 경량골재의 사용 등으로 중금속 용출시험 결과 유해물질 8종이 검출되지 않았습니다.
◎ 진동이 존재하는 구조물에서도 시공서 우수
보수 모르타르의 경량화로 진동, 충격하중이 작용하는 구조물에서도 시공성이 우수하며, 초기 및 장기 부착성능이 우수하고 탈락 등 재열화로 인한 재시공 비용을 최소화 하였습니다.
◎ 섬유 보강재 적용
친수성 섬유보강재를 적용, 우수한 분산성, 휨인성과 균열억제로 내구성능이 향상되었습니다.
◎ 현장 적용성 및 시공성 우수
전용장비 없이 기존(범용) 장비를 사용하여도 시공성능이 우수하며, 보수 모르타르의 경량화로 인한 부착성능 향상 및 리바운드가 거의 없습니다.

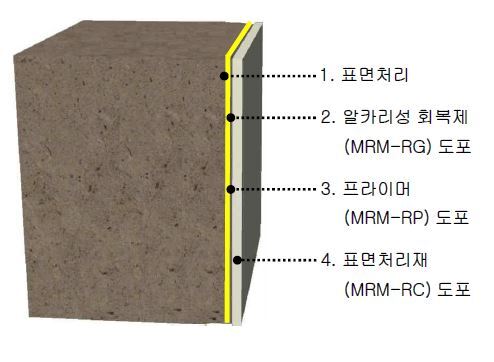

▶ 표면보수 공법------------------------------------------------------------------------------------------------------------
염해, 중성화, 열화 등으로 인하여 손상된 구조물에 대하여 알카리성 회복제(MRM-RG), 프라이머(MRM-RP), 표면처리재(MRM-RC)를 도포하여 손상된 표면에 알칼리성 환원, 염해, 중성화 방지 및 외부 유해환경으로부터 구조물을 보호하는 공법입니다.
▶ 단면복구 보수 공법------------------------------------------------------------------------------------------------------
염해, 중성화, 열화 등으로 인하여 손상된 단면에 하이브리드 경량 보수 모르타르(MRM-Lite), 염해·중성화방지 표면처리재(MRM-RC)를 적용, 구조물의 원상회복과 유해환경으로부터 보호하는 공법입니다.
▶ 철근노출 단면복구 보수 공법---------------------------------------------------------------------------------------------
염해, 중성화, 열화 등으로 인하여 철근이 노출된 단면에 방청제(MRM-RI), 하이브리드 경량 보수 모르타르(MRM-Lite)및 표면처리재(MRM-RC)를 적용하여 손상된 구조물을 원상 회복 및 유해한 환경으로부터 보호하는 공법입니다.
MRM System 보강
유리섬유 직물에 열경화성 수지를 함침시켜 반경화상태로 만든 프리프레그(Prepreg)소재를 역사다리꼴 형태의 중공 알루미늄 빔에 적층 후, 고온(140도), 고압(7kgf/cm2)의 상하 분리형 금형에 의한 HOT-PRESS공법으로 성형 일체화한 복합플레이트 보강재료 및 이를 이용하여 노후 및 내력 부족 구조물의 내력증대를 위해 접착제 도포 후 타정공구에 의한 파워핀으로 부착하는 구조물 보강 공법입니다.
복합 플레이트 빔(MRM-CP) 구성
유리섬유 Prepreg를 중공 알루미늄합금과 고온·고압에서 성형시킨 일체형 구조의 보강재로써, 항공기 날개와 유사한 단면구조로 뛰어난 보강성능과 시공성을 지닌 최첨단 다목적 보강재입니다.
복합 플레이트 빔(MRM-CP) Type
복합 플레이트 빔(MRM-CP) 성능 및 특징
강도/연성을 동시 보강하고 모재손상을 최소화하였으며 보호필름 일체 성형(자외선 차단)하여 우수한 보강성능을 가지고 있습니다. 유효단면계수 확대와 유리섬유와 알루미늄을 혼합하고 고온/고압성형하여 역사다리꼴 빔의 형상을 띄고 있습니다. 협소한 공간도 시공 가능하고 별도의 부착 구조물 및 장치가 불필요하여 공사기간이 단축됩니다. 접착제+파워핀, 전후처리 최소화, 경량재료(3kg/m)으로 간편한 시공방법을 가지고 있는 공법입니다.
또한, 복합 플레이트 빔(MRM-CP)는 인장성능을 가지고 있으며, 보 보강 실험/ 슬래브 하부 보강 실험/ 보의 전단내력 보강 실험/ 보의 보강 후 장기 처짐 및 화재안전성 실험/ 기둥 보강 실험에서 구조 안전성을 인정받았습니다.
-----------------------------복합 플레이트빔 보강공법(MRM-CP) 시공 순서도-----------------------------------
진처리 및 프라이머 도포 ▷ 복합 플레이트빔 전용 접착제 도포 ▷ 복합재료빔 및 파워 핀 설치 ▷ 실링 및 마무리 ▷ 시공완료
▶ 압착 보강 공법------------------------------------------------------------------------------------------------------------
강도와 강성이 우수한 복합 플레이트 빔(MRM-CP)과 전용접착제를 사용하여 공정이 간단하며, 파워 핀 시공으로 시공성능이 우수하고 초기, 장기 부착성능이 우수하며 장기 내구성 및 경제성이 뛰어난 보강공법입니다.
▶ 매립 보강 공법-----------------------------------------------------------------------------------------------------------
구조물에 강도 강성이 우수한 복합 플레이트 빔(MRM-CP)를 매립한 후 하이브리드 경량보수 모르타르를 사용하여 단면을 복구하는 보강공법입니다.
MRM System 적용 대상
MRM 콘크리트 구조물 보수보강 공법의 적용 대상을 위 이미지를 보시면 알다시피 여러 시설물 보수보강이 가능합니다. 또한 적용 대상 구조물에 따라 고품질 시공이 가능한 맞춤형 보수 보강 공법이라고 할 수 있습니다.
콘크리트 구조물 보수보강 공법인 MRM System은 현재 다수의 실적을 보유하고 있으며 적용 대상 또한 다양합니다. MRM 공법에 대해 더 궁금하신 사항 있으시면 아래 "호담이" 클릭하셔서 홈페이지를 통해 문의해주세요~!
